感谢您选用 JENCO Model 3621，Model 3621pH/ORP 控制器是使用单芯片微电脑设计的测试控制器，它是包装在 1/8 DIN 的外壳里，使用于实验室与各种控制场所。Model 3621 可测试 pH /ORP /温度并且有 2 组继

电器控制输出, 大型的背光 LCD 显示.Model 3621 每次开机，整机的微处理器就会执行一次自我诊断。该控制器配备有 2个控制继电器，所有继电器是可以调整控制点及迟滞宽度。

小心地打开包装，检视仪器及配件是否有因运送而损坏，如有发现损坏，请即刻通知任氏的代理商，并以原包装寄回送检。

MODEL 3621 的使用

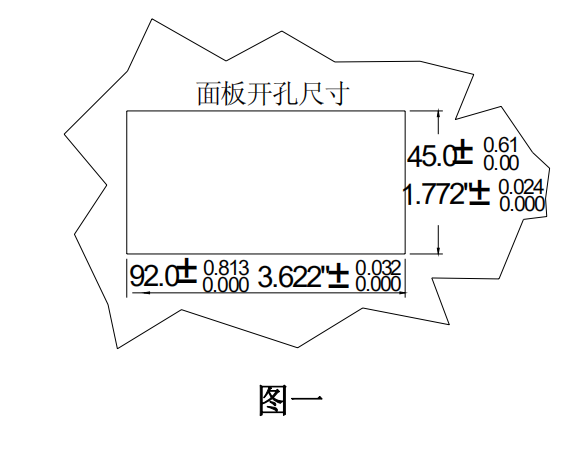

1. 在厚度1/16英寸(1.5mm)~3/8英寸(9.5mm)的安装板上开一个大小如左图的方孔。见图一。

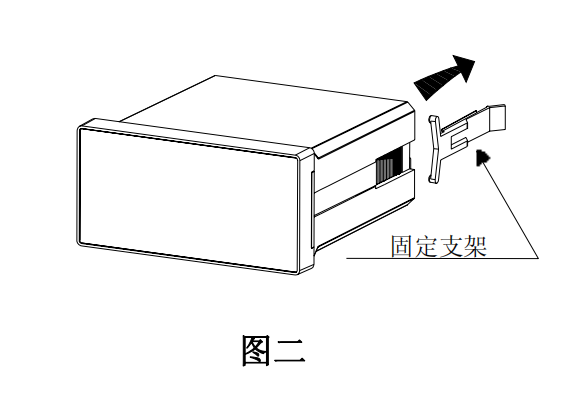

2. 先拆下固定支架，将机器放入刚开的方孔内。见图二。

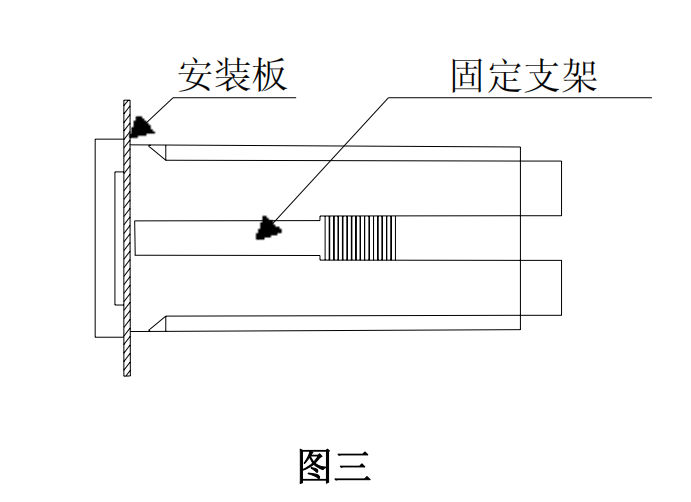

3. 装上支架，并将支架往前推紧，确保机器固定在安装板上。见图三。

B. 前面板及按键说明

1. [ MODE ] 键:

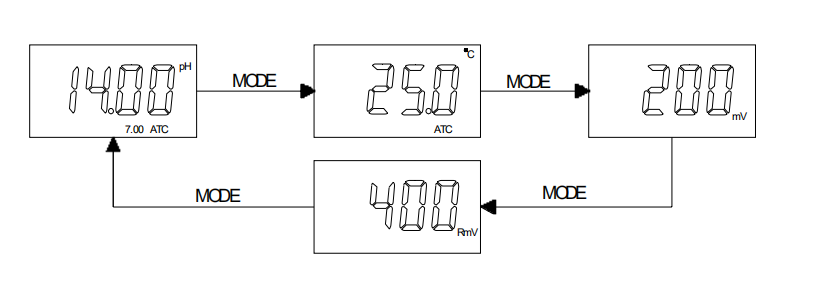

1a.在测量模式，按此键依次循环显示 pH, 温度, ORP 绝对 mV 值, ORP 相对 mV值..

1b. 在设定模式，按住此键三秒，整机将退回上一个设定参数。

2. [ 上键] :

2a.在校正模式，按此键将显示上一个校正项目。 在设定模式，按此键将显示上一个设定项目或者增加设定项目的数值。

2b. 在测量模式，同时按此键和[ENTER]键，机器将进入校正模式。

3. [ 下键] :

3a. 在校正模式，按此键将显示下一个校正项目。 在设定模式，按此键将显示下一个设定项目或者减少设定项目的数值。

3b. 在测量模式，同时按此键和[ENTER]键，机器将进入设定模式。

4. [ ENTER ] 键:

在校正和设定模式，按此键会将设定好的参数存储到 EEPROM 内存中，并进入下一个或下一页参数设定。

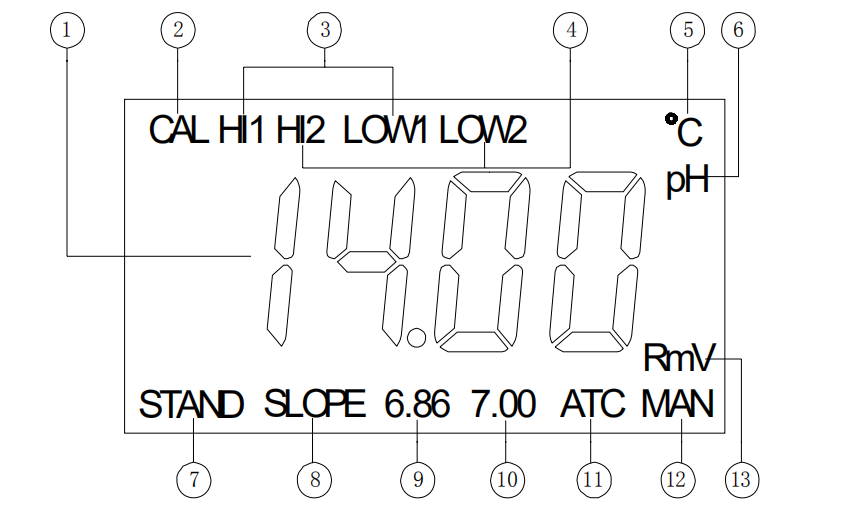

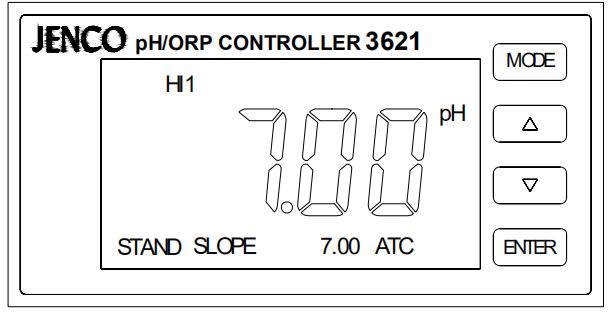

C. LCD 显示

2. CAL –表示整机进入设定和校正模式。

3. HI1 & LOW1 – 用来表示继电器1的工作情况。亮起表示继电器正在工作，灭掉表示继电器不工作。H1表示高于设定值时继电器1工作；LOW1表示低于设定值时继电器1工作。

4. HI2 & LOW2 –用来表示继电器2的工作情况。亮起表示继电器正在工作，灭掉表示继电器不工作。H2表示高于设定值时继电器2工作；LOW2表示低于设定值时继电器2工作。

5. ℃ – 温度单位.

6. pH – pH单位

7. STAND – 该图标闪烁表示正在经行零点校正, 当零点校正完毕,该图标会保留在界面.

8. SLOPE – 该图标闪烁表示正在经行斜率校正, 当斜率校正完毕,该图标会保留在界面.

9. 6.86 – 表示NIST校正液组: 6.86, 4.00, 9.18.

10. 7.00 – 表示US校正液组: 7.00, 4.01, 10.01.

11. ATC –该图标显示,表示自动温补状态.

12. MAN –该图标显示,表示手动温补状态.

13. RmV – ORP单位.

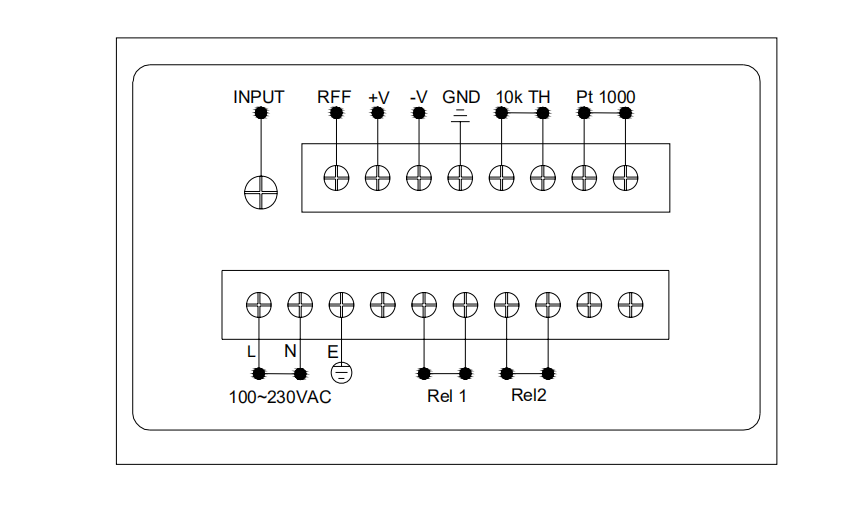

D. 接线端子图

1. Model 3621所用交流电的范围是100~240V；50/60HZ。装机时必须正确连接交流电源到接线端子上，并确定机器的“E”与交流电源的大地充分连接。

2. 正确连接继电器输出控制线，必须确定其已正确接在接线端子上。继电器的最大负载不能超过5A/115V或者2.5A/230V。

3. V+ (5VDC) 和V- (5VDC) 是给pH/ORP的前置放大器提供电源.

接通电源开机后，整机会进入测量模式。3621 可以测量四种参数.

F. 设定模式

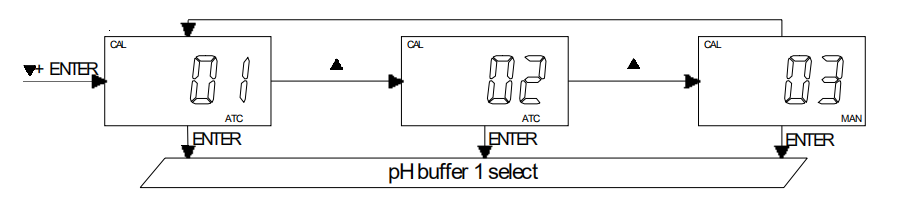

按 [上键] 或 [下键] 仪器显示 01 (10KΩ)、02 (PT1000)、03 (手动) .按[ENTER]键,存储选择温补模式并进入下个界面.

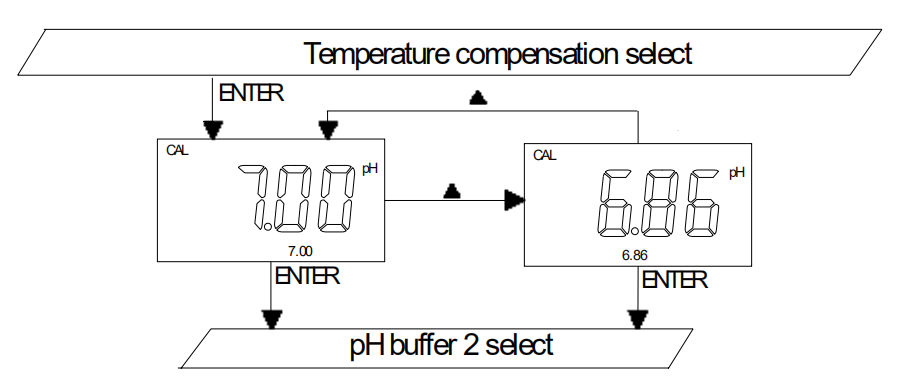

2. pH 零点缓冲液的选择:

按[上键]或[下键] 仪器会循环显示 7.00、6.86 . 选择好所需缓冲液, 按 [ENTER] 键存储并进入下一个界面.

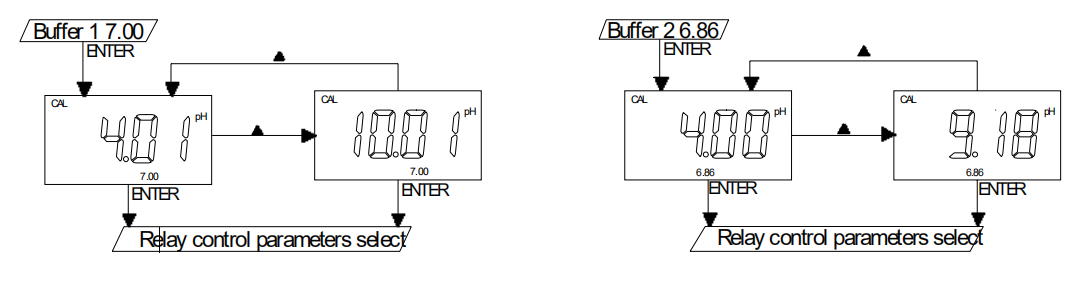

3. pH 斜率缓冲液的选择:

按[上键] 或[下键] 仪器会循环显示 4.01、10.01 (or 4.00、9.18).选择好所需缓冲液, 按[ENTER] 键存储并进入下一个界面.【注意】: 当pH零点缓冲液选择了6.86组别,则pH斜率缓冲液应选择4.00或9.18;当pH零点

缓冲液选择了7.00组别,则pH斜率缓冲液应选择4.01或10.01;

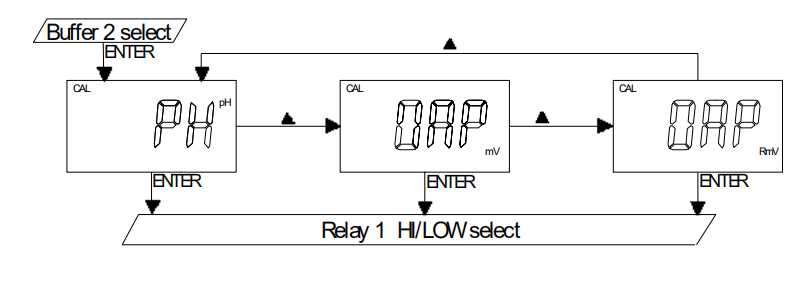

4. 继电器控制参数的选择:

[上键] 或[下键] 仪器会循环显示 pH、ORP mV、ORP RmV .选择好所需控制参数, 按[ENTER] 键存储, 并进入下个界面.

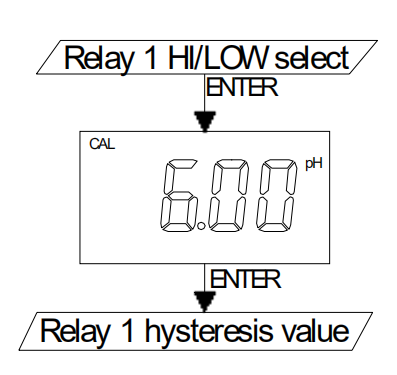

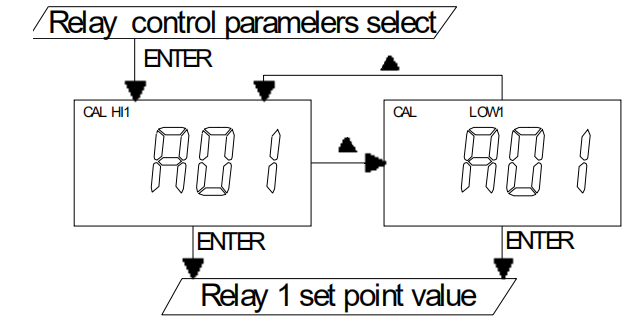

继电器1 高/ 低 设定:

按 [上键] 或 [下键] 仪器会循环显示 HI、LOW . 选择好所需模式, 按 [ENTER]键存储, 并进入下一个界面.

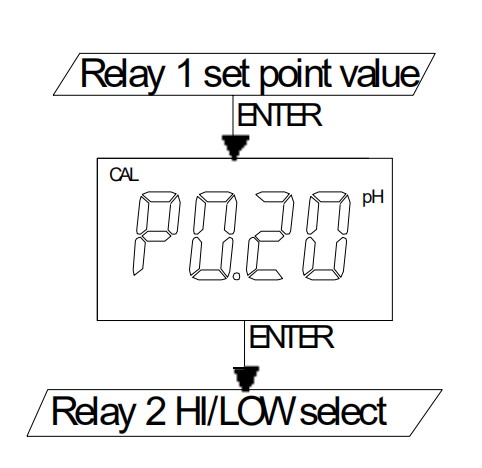

5. 继电器1的设定:

按 [上键] 或[下键] 将数值调整到所需控制点的数值, 按[ENTER] 键存储,并进入下个界面.

6. 继电器1迟滞量的设定:

按 [上键] 或[下键] 调整到所需继电器迟滞量的值, 按[ENTER]键存储并进入下个界面.

7. 继电器 2 高 / 低点设定 : 同“继电器 1 高 / 低点设定”

8. 继电器 2 的设定:同 “继电器1 的设定”

9. 继电器2迟滞量的设定:同 “继电器1 迟滞量的设定”

G. pH 校正模式

3621 pH是两点校正 . 第一点须校正 6.86/7.00, 第二点校正4.00/4.01 或9.18/ 10.01.在pH测量模式下, 同时按 [上键] 和 [ENTER] 键仪器会进入pH校正模式

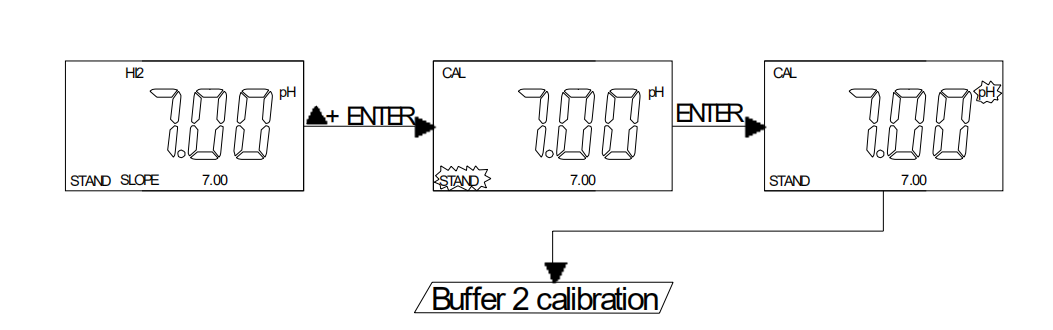

1.pH零点(STAND)校正:

进入pH校正模式, “STAND” 开始闪烁,将接好的pH电极放入(7.00 或6.86) 缓冲液中,按ENTER键,pH显示开始闪烁,当pH显示停止闪烁并SLOPE开始闪烁时,表示 pH零点校正完毕.

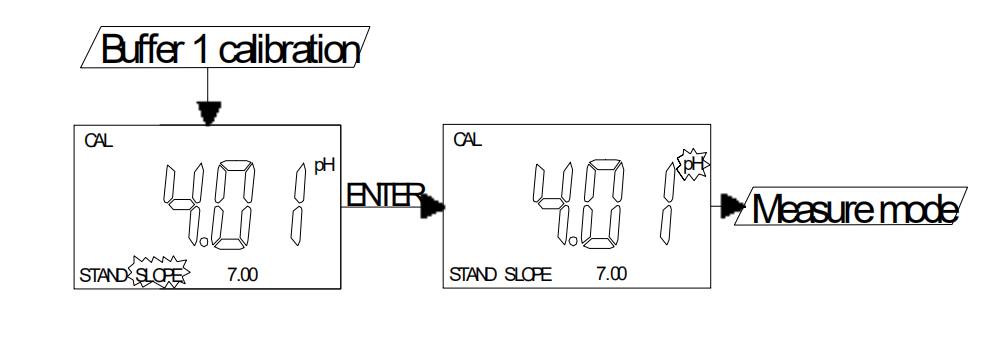

2. pH斜率(SOLPE)的校正:

把pH电极放到第二点(4.00/9.18或4.01/10.01)缓冲液中,按tENTER键,这时pH显示开始闪烁,当pH停止闪烁并跳回测量界面时,pH校正已经完毕.这时"STAND"和"SLOPE"都会同时显示出来.

质量保证

本机保修期为一年（以购买日为准）。在保修期内如系品质问题，本公司无偿代为修理或更换零件；如系人为之因素造成故障或损伤，本公司竭诚代为修复，但需酌收材料工本费（配件如电极、标准液等为消耗品不

列入保证项目内）。在将本机退回本公司时，请用包装材料妥为包好，以避免运输途中碰伤。无论何种情况，在退回本机前请先与本公司联系并得到本公司认同，方可退回本机。
